Архитектура Windows

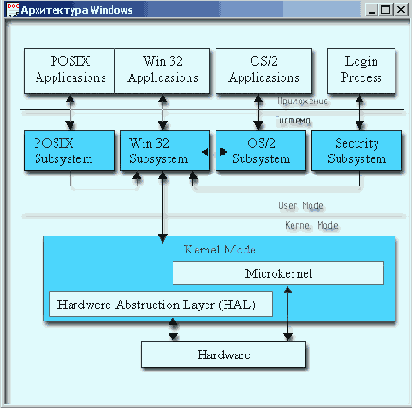

Рисунок 12.9. Архитектура Windows

Каждый компонент расположен в отдельном DLL-файле. Все они выполнялись в режиме user mode. Однако теперь (в NT 4.0) большинство подсистем выполняется в режиме kernel mode. При этом утверждается, что при переносе блоков из области user mode в область kernel mode надежность системы не снижается благодаря особым усилиям компании Microsoft, которая проявляет особую осторожность при создании такой части ОС, как GDD (Graphics Device Olivers).

Примечание
Примечание

Вы знаете, что многие OEM-драйверы (Original Equipment Manufacturers) пишутся не в стенах компании, а другими разработчиками. Выполнение кодов этих, возможно, содержащих ошибки драйверов в режиме kernel mode, когда нет преград, может обрушить всю систему.

Разработчики системы утверждают, что Windows NT является удивительно модульной и инкапсулированной системой, то есть слабозависящей от неожиданных изменений ситуации. Например, она не зависит от размера страницы page-файла. При загрузке системы, точнее, выполнении модуля NTDetect.com, который вы можете видеть в корневом каталоге системного диска, она определяет оптимальный размер страницы. Размер зависит от архитектуры процессора, то есть конкретной платформы. Система, например, может переключиться с размера 4К на 16К. При этом она продолжает надежно работать, несмотря на достаточно радикальную перемену в своей архитектуре.

Функции некоторых подсистем: Virtual Memory Manager (Менеджер виртуальной памяти), Process Manager (Менеджер процессов) мы уже пояснили. Process Manager, кроме рассмотренных функций обеспечивает вместе с Virtual Memory Manager и Security Model (Модель защиты) защиту процессов друг от друга. Подсистема Object Manager (Менеджер объектов) создает, управляет и уничтожает объекты Windows NT Executive. Это абстрактные типы данных, используемые для представления таких ресурсов системы, как файлы, директории, разделяемые сегменты памяти, процессы, потоки, глобальное пространство имен и др. Благодаря модульной структуре подсистемы в нее могут быть легко добавлены и другие новые объекты.

I/O Manager (Менеджер ввода-вывода) состоит из серии компонентов, таких как файловая система, сетевой маршрутизатор и сервер, система драйверов устройств, менеджер кэша. Стандартный интерфейс позволяет одинаковым образом общаться с любым драйвером. Здесь в полной мере проявляются преимущества многослойной (multi-layered) архитектуры.

Много слов сказано в литературе и на конференциях про Security Reference Monitor (Монитор обращений к системе безопасности), но эта тема далеко не всем интересна. Почему-то она абсолютно не захватывает и мое воображение, хотя я понимаю, что тема может оказаться жизненно важной для тех, кому есть, что скрывать.

Hardware Abstraction Layer (Аппаратный уровень абстракции) — HAL является изолирующим слоем между программным обеспечением, поставляемым разными производителями, и более высокими абстрактными слоями ОС. Благодаря HAL

различные типы устройств выглядят одинаково с точки зрения системы. При этом убирается необходимость подстройки системы при введении новых устройств. При проектировании HAL была поставлена цель — создать процедуры, которые позволят общаться только с драйвером устройства, чтобы можно было управлять самим устройством в рамках любой платформы.
